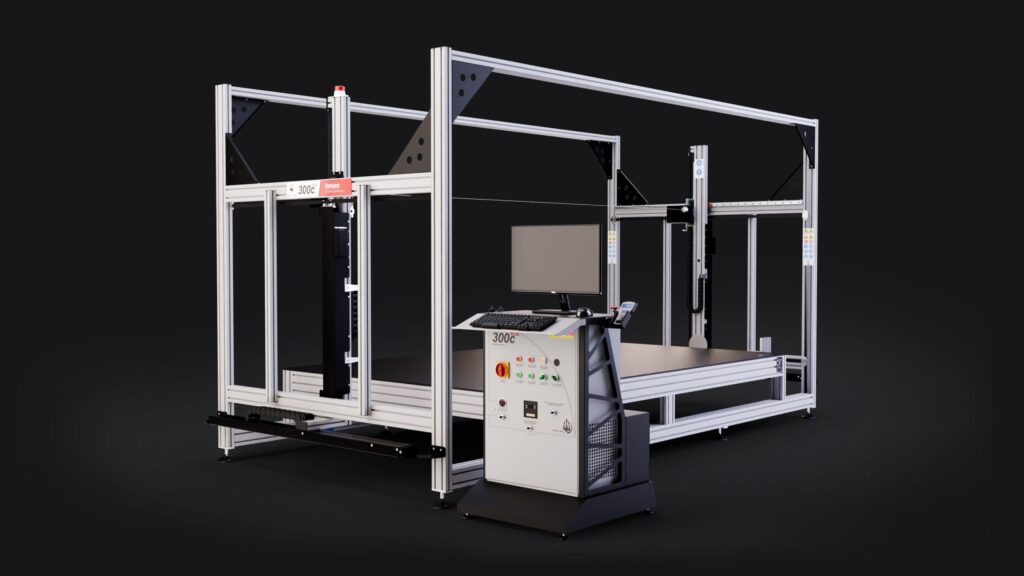

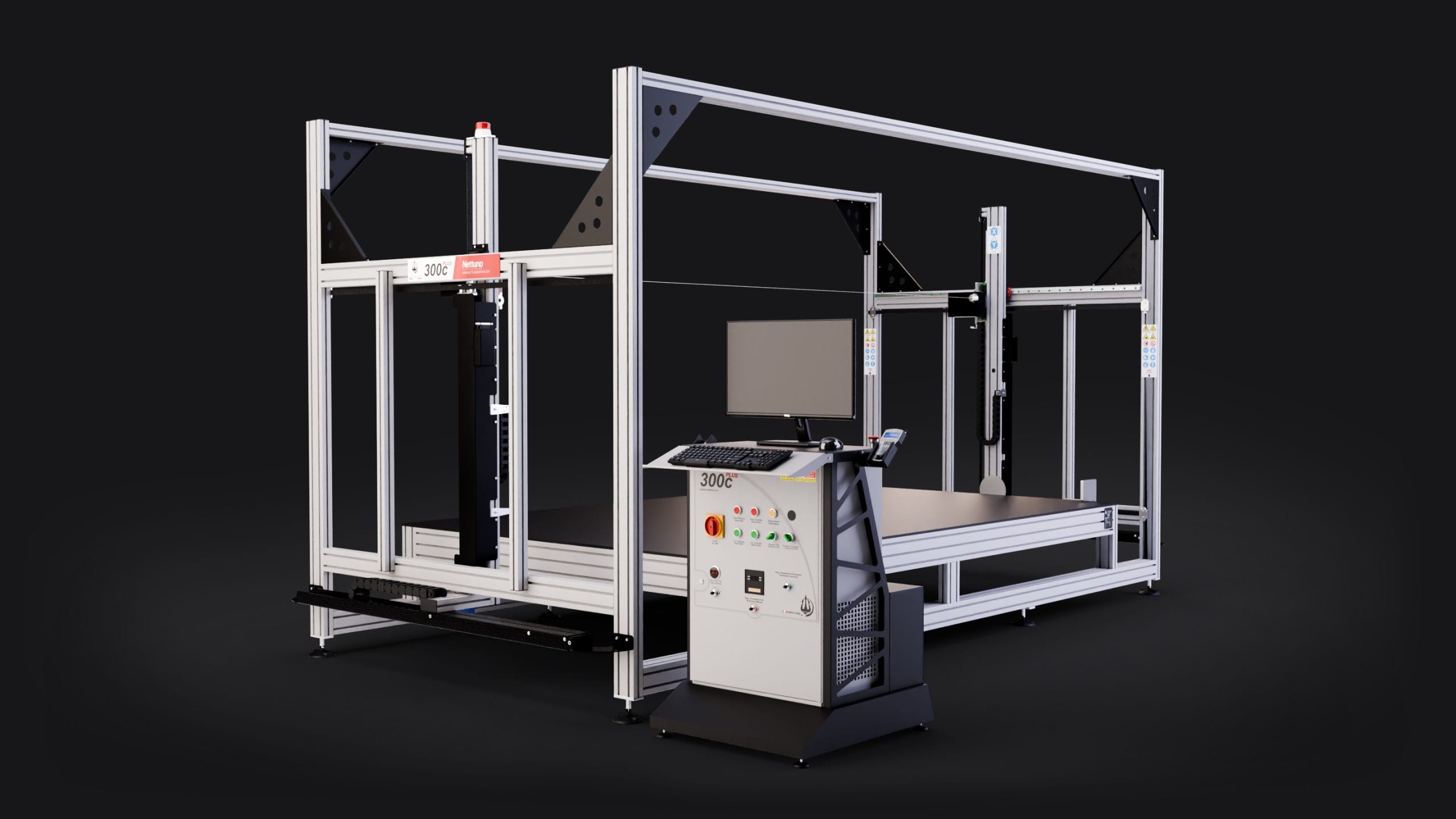

4-osiowa maszyna CNC do cięcia styropianu gorącym drutem

300C moze pracowac z materialami

• Styropian ekspandowany (EPS)
• Styropian grafitowy

Pantograf do stolarki termoizolacyjnej

Rosnacej uwagi na budownictwo energooszczedne towarzyszyl w ostatnich latach wymog, by wszystkie firmy z branzy stolarki okiennej dostosowaly sie do nowych systemow budowlanych, zapewniajacych odpowiednia izolacje termiczna i akustyczna budynkow. Z tego powodu nasz pantograf do styropianu stal sie niezbednym partnerem dla profesjonalistow i firm specjalizujacych sie w stolarce termoizolacyjnej, szukajacych jakosci bez kompromisow.

Automatyczna regulacja pradu

Dzieki mikroprocesorowemu sterowaniu pradem na drucie uzyskujemy doskonala stabilnosc temperatury przez caly czas operacji ciecia styropianu. W rezultacie, niezaleznie od wahan napiecia w sieci zewnetrznej lub zmian dlugosci drutu zwiazanych z naciagiem ciernym, system utrzymuje optymalna wydajnosc w kazdym momencie.

Wszechstronnosc 300C

Pochylenie drutu – 4 niezalezne osie

300C to pantograf do styropianu wyposazony w system naciagu drutu sprezynowego, natomiast 300C Plus wykorzystuje automatyczny system „naciagu drutu ciernego”, ktory moze osiagnac maksymalna przekatna systemu. Systemy te umozliwiaja pochylanie drutu i tworzenie ciec stozkowych, nieosiagalnych na tradycyjnych maszynach.

Transmisja

System 300C Plus jest sterowany przez serwomotory i porusza sie na prowadnicach kulkowych z paskami zebatymi, ktore zapewniaja plynnosc ruchow i wysoka precyzje podczas calego procesu ciecia. Wersja standardowa 300C jest wyposarzona w silniki krokowe (Stepper).

Powierzchnia robocza

Do powierzchni roboczej maszyn serii 300C wybralismy plyte z wlokna drzewnego o wysokiej gestosci. Material ten gwarantuje doskonale liniowa powierzchnie, idealna do precyzyjnej obrobki nawet przedmiotow o malych wymiarach. Powierzchnia robocza pantografu pozwala drutowi dotrzec do podstawy bloku styropianu, calkowicie oddzielajac obrabiany element od matrycy. Szczegolna wytrzymalosc tego materialu zapewnia ponadto wieksza trwalosc i odpornosc na scieranie.

Zastosowania

Maszyna zostala zaprojektowana specjalnie dla branzy stolarki okiennej, gdzie precyzja i personalizacja sa kluczowe dla spelnienia wymagan izolacji termicznej, akustycznej i wzornictwa. Maszyny 300C i 300C Plus to pantografy do styropianu oferujace rozwiazania na miare do produkcji komponentow takich jak skrzynki roletowe, panele izolacyjne i inne elementy, umozliwiajace doskonala integracje ze stolarka okienna.

• Ciecie blokow styropianu wieloma drutami jednoczesnie, produkujac seryjnie identyczne elementy jednym ruchem
• Ciecie 360 stopni form 3D ze styropianu – symetrycznych, asymetrycznych, nieregularnych, sfer, kolumn, postaci i figur

Zdalne sterowanie

Bezprzewodowy panel reczny dostarczany z 300C pozwala na oddalenie sie od konsoli i sterowanie joystick, play/pauza, stop, regulacja predkosci, obrot tokarki oraz podglad wspolrzednych osi bezposrednio na polu roboczym.

Oprogramowanie Nettuno

300C jest wyposazony w nasze autorskie oprogramowanie Nettuno: przejrzysty interfejs, ktory sprawia, ze kazdy pantograf Nettuno Sistemi jest intuicyjny, gwarantujac precyzje i wydajnosc od pierwszego do ostatniego ciecia. Dzieki dodatkowym akcesoriom zapewnia zaawansowane funkcje zarzadzania wieloma profilami, toczeniem i wglebnikami.

Stanowisko pracy

Profesjonalne stanowisko pracy dolaczone do serii oferuje solidna konstrukcje zaprojektowana z mysla o niezawodnosci i funkcjonalnosci. 300C Plus to komputerowy pantograf do styropianu wyposazony w HMI i kompletne oprogramowanie niezbedne do natychmiastowej pracy. Wszystkie komponenty stanowiska sa marki Dell, gwarantujac wysokie osiagi i niezrownana niezawodnosc.

HMI nie jest dolaczony w wersji bazowej 300C.

Personalizacja pantografu 300C

Dostepne akcesoria opcjonalne:

Harfa wielodrutowa (Multifilo)

Harfa wielodrutowa umozliwia jednoczesne ciecie wieloma drutami bloku styropianu, realizujac produkcje seryjna tego samego elementu w jednym przebiegu. Przewiduje instalacje do maksymalnie 20 drutow. Przy kazdej obrobce mozna dodawac lub usuwac druty, rozmieszczajac je nastepnie w pozadanej odleglosci. Odleglosc miedzy drutami regulowana jest recznie za pomoca skali metrycznej, co pozwala na prosta i szybka konfiguracje. System ten umozliwia dostosowanie harfy do specyficznych wymagan kazdej obrobki, optymalizujac proces produkcyjny.

Tokarka pionowa

Tokarka pionowa to akcesorium do maszyny CNC 300C, zaprojektowane do obrobki blokow styropianu (EPS, XPS) ustawionych pionowo, umozliwiajace obrobke 360 stopni calej powierzchni materialu. Konfiguracja ta pozwala na realizacje toczenia i zlozonych form trojwymiarowych, idealnych do zastosowan wymagajacych wysokiej precyzji i zlozonych detali. System ruchu tokarki jest sterowany przez Oprogramowanie Nettuno, ktore pozwala na niezwykle precyzyjna regulacje predkosci obrotowej i obrobki materialu.

Wycinarka (Escavatore)

Wycinarka to akcesorium do maszyny CNC 300C, zaprojektowane do wykonywania wglbien i niestandardowych form na blokach styropianu (EPS, XPS) przy uzyciu sztywnego drutu formowalnego recznie. Akcesorium to umozliwia precyzyjna obrobke materialu, tworzac unikalne ksztalty bezposrednio wewnatrz wstepnie uksztaltowanych blokow lub na calkowicie niestandardowych geometriach. Jest idealny do zastosowan wymagajacych tworzenia nieregularnych form, takich jak rzezby, postacie czy zlezone wglebienia.

Zestaw PC i monitor Dell

PC i monitor doskonale uzupelniaja stanowisko panelu sterowania dostarczane z naszymi maszynami. Zestaw gwarantuje wysokie osiagi i niezawodnosc, oferujac idealne wsparcie do precyzyjnego i prostego zarzadzania wszystkimi operacjami obrobki. Jakosc Dell, w polaczeniu z kompatybilnoscia z naszymi technologiami CNC z goracym drutem, zapewnia profesjonalne doswiadczenie na najwyzszym poziomie.

Dane techniczne

Modele 300C i 300C Plus dziela wiele cech, takich jak konstrukcja z aluminium anodyzowanego i obszar ciecia X 1400 Y 1250 Z 3000 mm, jednak wersja Plus oferuje system automatycznego naciagu drutu ciernego, ktory gwarantuje wieksza precyzje ciecia dzieki stalement napieciu drutu. Ponadto, 300C Plus moze zawierac system Clevel do automatycznej regulacji predkosci drutu i jest dostarczany ze stanowiskiem HMI Dell, niedostepnym w wersji bazowej.
