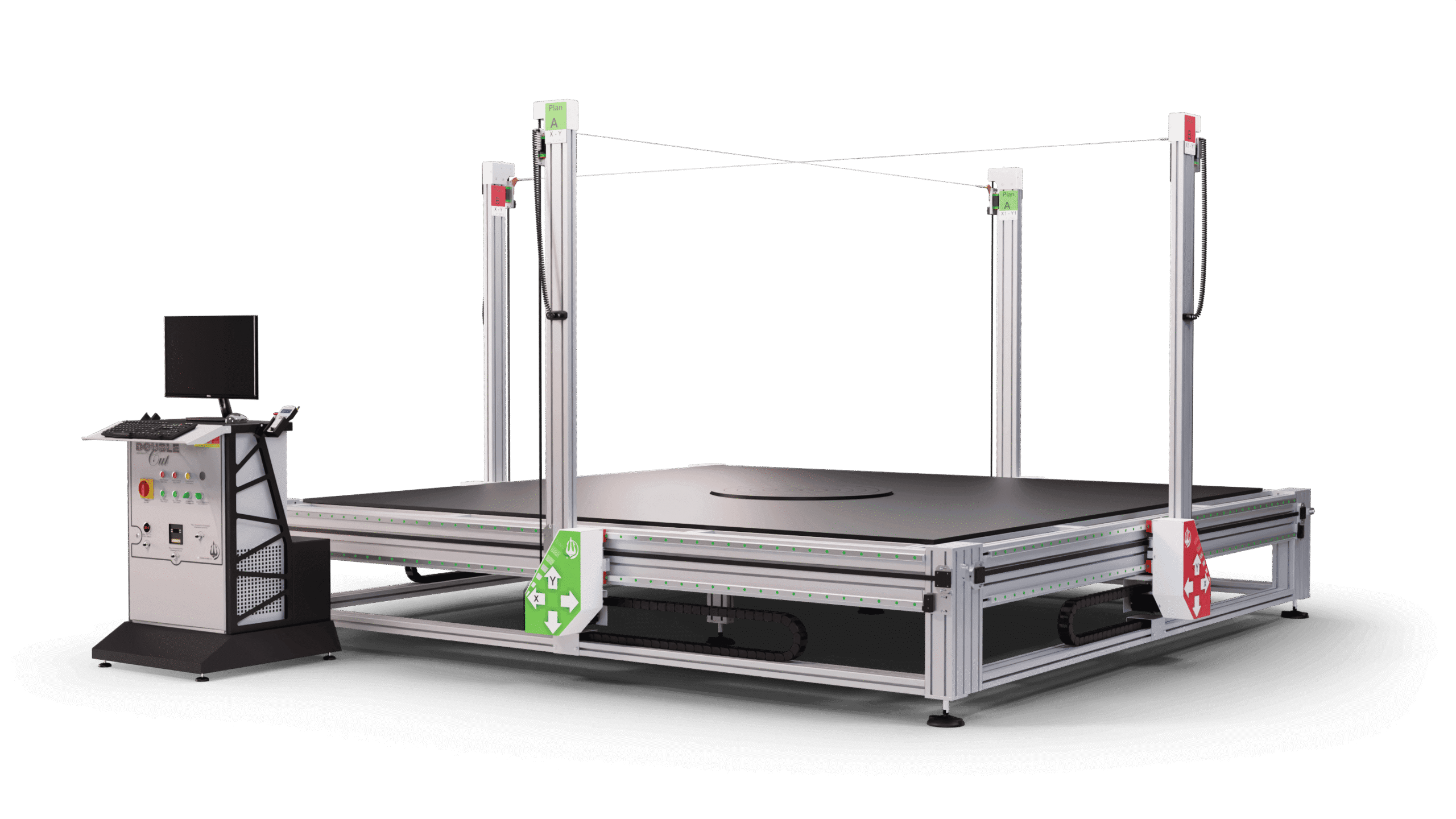

Double Cut – 8-osiowa maszyna CNC

Double Cut CNC 8 osi pracuje z materialami

• Styropian ekspandowany (EPS)
• Styropian ekstrudowany (XPS)
• Styropian grafitowy

Platforma ciecia

Double Cut posiada zaawansowany system przesuwu na prowadnicach kulkowych i paskach zebatych, co zapewnia nienaganna precyzje i niezwykla plynnosc ruchow. Z obszarem ciecia 2500 mm w plaszczyznie A, 1250 mm w Y i 2300 mm w plaszczyznie B, jest idealna do kazdego typu zastosowania. Konstrukcja open-frame ulatwia dostep i widocznosc, czyniajac proces obrobki bardziej efektywnym i umozliwiajac lepsza kontrole podczas operacji.

Maszyna CNC 8-osiowa Nettuno Sistemi to jakosciowe rozwiazanie do ciecia blokow styropianu dla firm o specyficznych wymaganiach obrobki polistyrenu. Blok moze byc obrabiany bez koniecznosci zmiany pozycji, co pozwala wykonac wszystkie potrzebne ciecia bez strat czasu i z maksymalna dokladnoscia.

Pochylenie drutu – 8 niezaleznych osi CNC

Dwa druty Double Cut sa ustawione prostopadle i sterowane jednym ukladem na 8 niezaleznych osiach. Wlasciwosci pozycjonowania drutow sprawiaja, ze element nie musi byc nigdy przesuwany, zachowujac pozycje poczatkowa. Procentowy kat pochylenia drutu umozliwia maszynie wykonywanie precyzyjnych i niezwykle zlozonych ciec, ktore inaczej nie bylyby mozliwe do zrealizowania.

Systemy napedowe

Double Cut jest wyposazony w silniki krokowe (Stepper) i system przesuwu na liniowych prowadnicach kulowych z paskiem zebatym, zapewniajac plynne ruchy i wysoka precyzje w kazdej fazie procesu ciecia.

Konstrukcja CNC 8 osi

Konstrukcja open-frame z profili z aluminium anodyzowanego pozwala na pozycjonowanie materialu na powierzchni roboczej bez ograniczen strukturalnych, z maksymalna swoboda ruchu. Powierzchnia robocza Double Cut jest wykonana z Compacmel Plus – plyty z wlokna drzewnego o wysokiej gestosci, wybranej w celu zapewnienia doskonale liniowej powierzchni.

Zastosowania Double Cut

Double Cut to maszyna CNC z 8 niezaleznymi osiami, ktora moze byc wykorzystywana w roznych sektorach. Glowne obszary zastosowan to:

Budownictwo strukturalne i dekoracyjne

Budownictwo wymaga rozwiazan laczacych funkcjonalnosc, estetyka i praktycznosc. Nasze maszyny oferuja niezbedne wsparcie w tworzeniu elementow dekoracyjnych i strukturalnych – pustak, szalunki, formy do odlewow betonowych, gzymsy, rozety, kolumny, kapitele i profile architektoniczne.

Izolacja termiczna i akustyczna

W dziedzinie izolacji termicznej i akustycznej precyzja i jakosc materialow sa kluczowe. Nasze maszyny CNC sa idealne do tworzenia paneli izolacyjnych na miare, o doskonalych wlasciwosciach odpornosci termicznej i akustycznej – zarowno do zastosowan mieszkaniowych, jak i przemyslowych.

Opakowania

Nasze maszyny pozwalaja realizowac spersonalizowane rozwiazania opakowaniowe – od ksztaltowych zabezpieczen dla delikatnych artykulow po wkladki i wypelnienia. Styropian jest idealny do opakowan wielorazowych i latwo recyklowalnych.

Panel bezprzewodowy

Bezprzewodowy panel reczny, dostarczany w zestawie z Double Cut, umozliwia wykonywanie operacji: ruch jog, play/pauza, stop, regulacja predkosci, obrot tokarki i podglad wspolrzednych osi. Zaprojektowany aby uwolnic operatora od stalego stanowiska pracy, pozwalajac obserwowac i kontrolowac obrobke z bliska.

Oprogramowanie Nettuno

Specjalista w budownictwie, izolacji i opakowaniach – Double Cut integruje autorskie oprogramowanie Nettuno i pozwala jednoczesnie zarzadzac wieloma osiami, upraszczajac nawet najbardziej zlozone ciecia na kazdym boku bloku. Dodatkowe funkcjonalnosci sa dostepne z akcesoriami – wycinarka i tokarka pionowa.

Stanowisko sterowania

Double Cut jest wyposazony w profesjonalne stanowisko pracy ze zintegrowanym HMI, zaprojektowane aby zapewnic stabilnosc i chroniona przestrzen dla komputera. Mozna sledzic kazde ciecie w pelnym komforcie, obok maszyny. Komponenty dobrane bezposrednio od Dell zapewniaja wysokie osiagi i ciagla niezawodnosc, nawet w najbardziej wymagajacych zastosowaniach.

Personalizacja Double Cut

Tokarka pionowa

Tokarka pionowa jest akcesorium do maszyny CNC Double Cut, zaprojektowanym do obrobki blokow styropianu (EPS, XPS) ustawionych pionowo, umozliwiajac obrobke 360 stopni calej powierzchni materialu. Pozwala realizowac toczenie i zlozone formy trojwymiarowe. System ruchu jest sterowany przez Oprogramowanie Nettuno z niezwykle precyzyjna regulacja predkosci obrotowej.

Wycinarka (Escavatore)

Wycinarka jest akcesorium do maszyny CNC Double Cut, zaprojektowanym do wykonywania wglbien i niestandardowych form na blokach styropianu (EPS, XPS) przy uzyciu sztywnego drutu formowalnego recznie. Umozliwia precyzyjna obrobke materialu, tworzac unikalne ksztalty. Jest idealnym rozwiazaniem dla form nieregularnych, rzezb, postaci czy zlozonych wglbien, ktore nie moglyby byc latwo realizowane tradycyjnymi metodami.

Dane techniczne
